В статье рассказываем о выборе разборного пластинчатого теплообменника в разрезе пластин и уплотнений от российской компании Теплотекс АПВ.
Какие параметры зависят от типа пластин и уплотнений
Гофрированные пластины и уплотнения составляют основу пластинчатых теплообменников, поэтому напрямую влияют на рабочие характеристики и область применения аппаратов. Тип рифления, глубина и угол наклона гофр, толщина и материал элементов определяют:
- тепловую производительность
- степень турбулентности потока
- гидравлическое сопротивление и, соответственно, потери напора
- склонность к засорению каналов
- общие геометрические размеры
Все перечисленные факторы учитываются при конструировании и выборе теплообменников. При этом большинство аппаратов содержат пластины с однотипным рифлением, но существуют и комбинированные решения. При износе или механическом повреждении элемента, его заменяют на идентичный. Это позволяет произвести быстрый ремонт и быть уверенным в положительном результате. Аналогично поступают при масштабировании оборудования, когда необходимо повысить тепловую эффективность аппарата из-за расширения производства или увеличения мощности котельной.

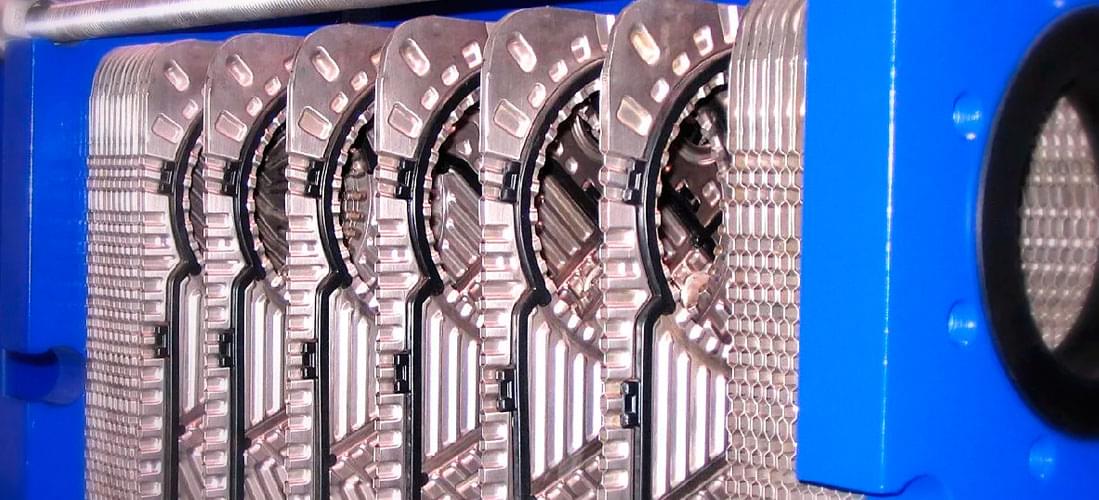

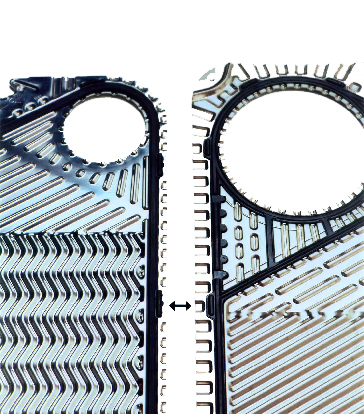

Разновидности и применение теплообменных пластин
Выбор пластинчатого теплообменника выполняют по суммарной площади теплообменной поверхности, пользуясь паспортными данными от производителя. Вместе с тем для успешной и экономичной работы, необходимо принимать во внимание особенности профиля пластин. Так, теплообменные элементы, выпускаемые на заводе Теплотекс АПВ, представлены разными вариантами рисунка:
- с углом наклона гофр 30° и 60°
- с мелким и глубоким рельефом
Пластины с углом наклона 30° относятся к так называемому "жесткому" (L) типу. Они более производительны за счет повышенной турбулизации потока, но в то же время создают условия для больших потерь напора. Версии с рисунком под углом 60° называют "мягкими". Им характерны меньшая тепловая эффективность, но и сравнительно небольшое гидравлическое сопротивление. Аппараты могут поставляться как в моно-, так и в комбинированном исполнении. При комбинировании пластин разных типов, можно добиться параметров, максимально отвечающих отдельно взятой системе.
Для компоновки теплообменников, работающих с разными по характеристикам средами, компания Теплотекс АПВ разработала пластины различных типов.
Energy Saver
Это решение с мелкой гофрой, позволяющее получать максимальную производительность при значительных потерях напора. Пакеты из подобных пластин имеют наибольшее количество точек контакта между смежными элементами. Размер канала составляет 6,2 мм. Energy Saver-пластины рекомендованы для промышленных систем и применения в сфере энергетики.
Dura Flow
Изделия с рельефом этого типа имеют, наоборот, глубокие гофры, поэтому являются лучшим решением для вязких жидких сред, а также в случае минимально допустимых потерь гидравлического напора. Пакетам с Dura Flow-элементами характерно среднее количество контактных точек между рядом расположенными пластинами. Диаметр канала в этом случае значительно больше – равен 9,3 мм. Подобное решение предпочтительно для мест, где в качестве теплоносителей используются густые жидкости (например, масло), присутствует большой температурный напор и допускается низкое гидравлическое сопротивление.
Easy Flow
Основные особенности теплообменников с пластинами Easy Flow – увеличенное сечение канала, составляющее 9,1 мм, минимум точек соприкосновения пластинчатых элементов, уменьшенный температурный напор и малое гидравлическое сопротивление. Вариант с такими характеристиками подходит для теплоносителей, содержащих целлюлозу либо волокна. Изделия также подходят для эмульсий и других вязких жидкостей.
Duo Safety
Это решение с повышенной надежностью, предусматривающее изготовление пластин со сдвоенной стенкой. Разработано для случаев, где приоритетная задача – не допустить смешения сред. Элементы Duo Safety изготавливаются путем одновременной штамповки двух тонких стальных листов. Значительный плюс такого варианта – бо̀льшая толщина пластин, повышающая безопасность. Минус парного решения состоит в снижении тепловой производительности.
Основные материалы для изготовления теплообменных элементов:
- нержавеющая сталь AISI 316
- титан
- сплав SMO 254
Изделия из нержавеющей стали представлены вариантами толщиной 0,5–0,7 мм для давлений 16–25 бар. Они подходят для широкого промышленного и энергетического применения. Работают со многими средами, в том числе с паром и жидкостями.
Титановые пластины изготавливаются толщиной 0,5 и 0,7 мм, предназначены для давлений 10 и 18,3 бара, соответственно. Титан отлично противостоит воздействию морской воды, кислотам и щелочам, поэтому используется для теплообменников, устанавливаемых на судах и химических производствах.
Пластины из сплава SMO 254 отличаются повышенной стойкостью к хлоридам в морской воде, технологических жидкостях, к кислым и другим агрессивным средам. Выпускаются толщиной 0,5 и 0,6 мм для давлений 19 и 23,8 бар, соответственно.

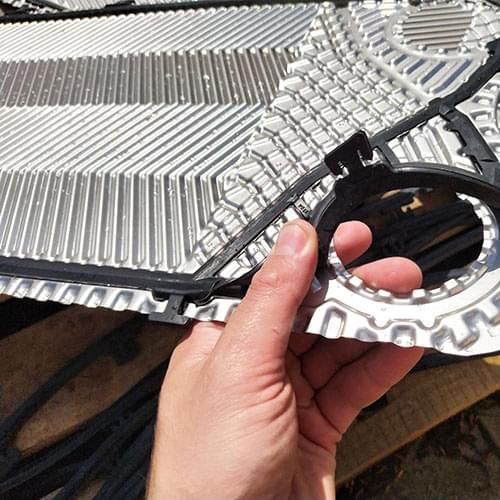

Виды и применение уплотнителей
Уплотняющие прокладки между пластинами обеспечивают как наружную герметичность пакета, так и внутреннее разделение сред. Уплотнения изготавливают из эластичных материалов, в соответствии с типом и размером теплообменных элементов. Прокладки относятся к расходным деталям, которые периодически необходимо менять. Новое изделие должно быть идентично изношенному. Вместе с тем для коррекции рабочих параметров допустимо выбирать вариант из другого эластомера.
Теплообменники Теплотекс АПВ комплектуются уплотнениями из следующих материалов:
- EPDM – рассчитан максимум на температуру 160 °С; подходит при работе с этиленгликолем, низкотемпературным паром или чистой водой
- EPDM НТ – выдерживает температурное воздействие до 175 °С; совместим с такими же средами, что и EPDM
- NBR – предел рабочей температуры – 100 °С; предназначен для масел
- FKM Viton – термостойкий материал, выдерживающий воздействие до 200 °С; устойчив к агрессивным средам

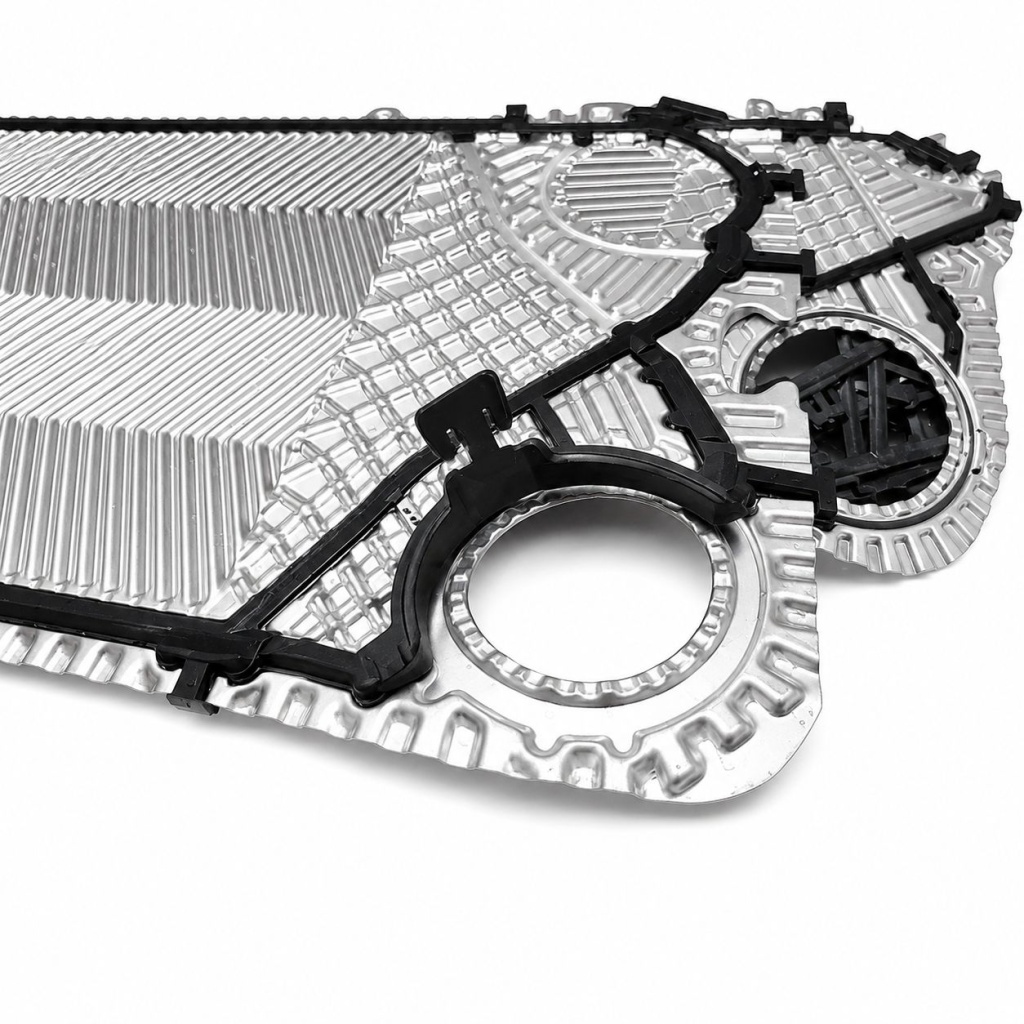

Прокладки крепятся с помощью специальных клипс без применения клея. Это ускоряет сборку и упрощает замену уплотнений. Элементы располагаются в специальных канавках пластин, благодаря чему не смещаются и не выталкиваются под действием давления.
Разнообразие вариантов, надежность решений и долговечность изделий –качества, которые формируют устойчивый спрос на продукцию Теплотекс АПВ.
