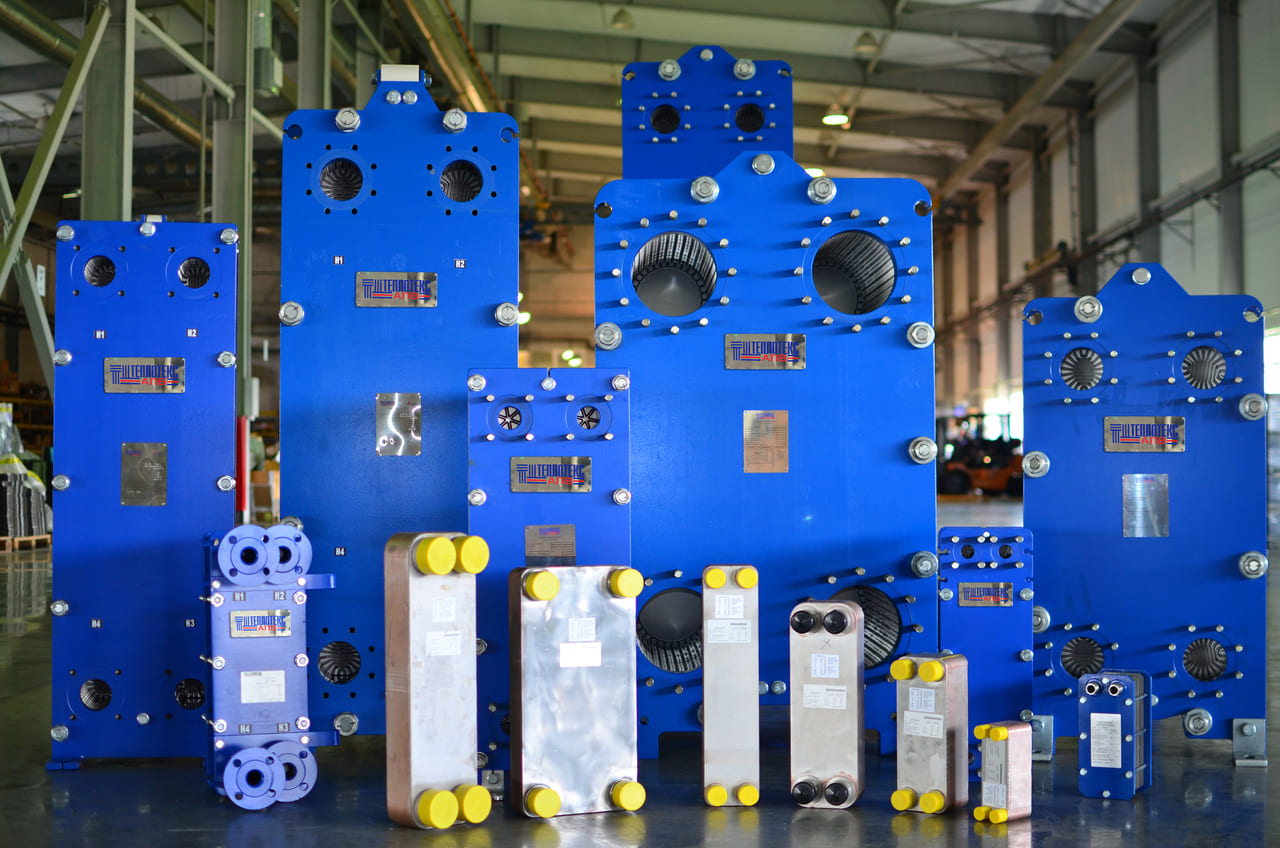

Российский производитель предлагает качественный ассортимент доступных по цене, надежных моделей пластинчатых теплообменников различной мощности и конструктива. Собственное производство, использование качественных комплектующих и пластин датского бренда APV Heat Exchangers гарантирует прочность, надежность и долговечность теплового оборудования.
Чем отличаются пластинчатые теплообменники Теплотекс?
Геометрия и сечение проводящих каналов пластин адаптированы к условиям российского рынка. Более широкий проводящий канал рассчитан на применение воды и растворов со средним качеством очистки. Меньше рисков отложений, загрязнений и закупорки каналов накипью, при применении теплообменников в общих сетях ГВС. Облегчена промывка теплообменника реагентами под высоким давлением.
Предельно допустимое давление в системе для работы теплообменника – 25 бар, максимальная температура до +200℃. Производительность одного сборного блока в диапазоне от 20 кВт до 75 МВт.

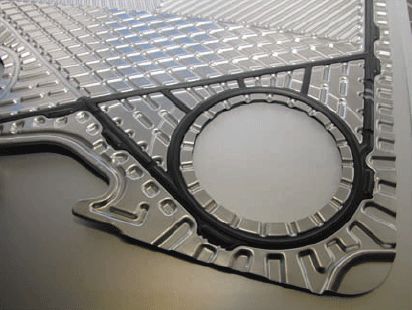

Расположение рифления и угол наклона в разных типах пластин рассчитаны на разную скорость теплоносителя и давление в инженерной системе. Более острый угол до 30 градусов – снижает скорость движения, угол 60 градусов и выше – ускоряет перекачку теплоносителя и скорость теплообмена. Пластины с тупым углом рифления каналов могут использоваться для сред с высокой вязкостью.
Основной плюс разборных и паяных моделей теплообменников – возможность комбинировать типы пластин в пакете, с учетом конкретных производственных требований, необходимого КПД и скорости теплообмена между двумя средами.
В российских сетях ГВС и отопления проблема снижения напора теплоносителя всегда актуальна. В конструкции пластинчатых теплообменников Теплотекс потери давления минимальны, благодаря оптимизированной площади теплообмена и гибкому выбору типа пластин в пакете.
Материал пластин – сплав нержавеющей стали 316, титан или легированная сталь высокой степени очистки, с присадками SMO 254 (рекомендован для работы с химически агрессивными, щелочными, кислотными средами).
Размеры пластин соответствуют определенной площади теплообмена. Представлены в диапазоне типоразмеров от 0,018 м2 до 4,75 м2.
Есть возможность подобрать материал уплотнения, ориентируясь на среднюю рабочую температуру, давление и характеристики теплоносителя. EPDM для температурных режимов до +1600 градусов, EPDMHT для температуры до + 1750 ℃, NBR для температуры до 1100℃ (для вязких сред) и FKMViton для химически агрессивных растворов. Уплотнения удобно крепятся клипсовым методом, можно дополнительно фиксировать для большей герметичности на клеевой состав.
Прочная устойчивая рама, на которую монтируются пластины, невосприимчива к вибрации, сдвигу, устойчива к механическим повреждениям. Поверхность покрыта антикоррозийным напылением под высоким давлением.
Всегда есть возможность заказать теплообменник с комплектами блоков пластин по тепловым расчетам и характеристикам заказчика. Но специалисты компании, ориентируясь на спрос и продажи, разработали отличный ассортимент готовых сборок для разных бытовых и промышленных применений.

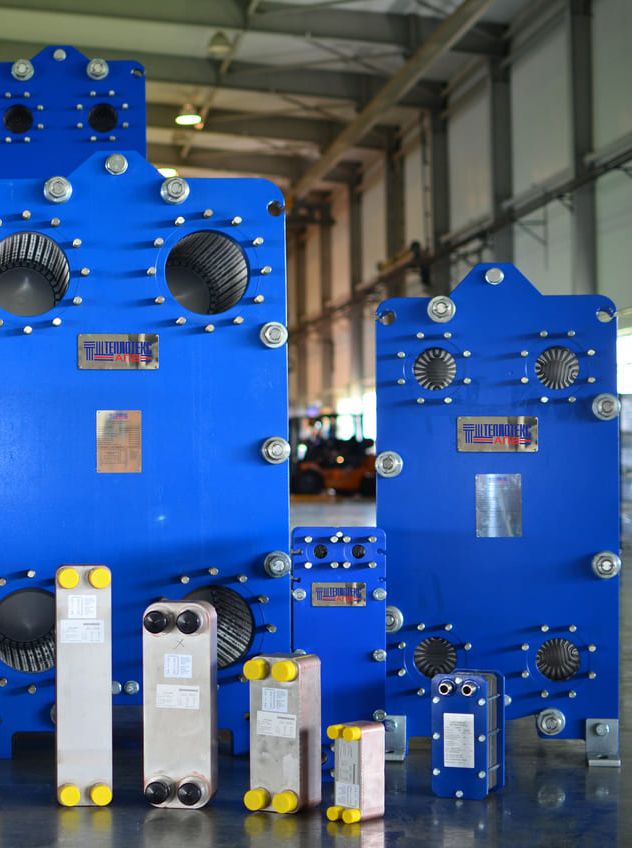

Компактные бытовые модели пластинчатых теплообменников Теплотекс
Количество пластин в блоке от 8 до 71 обеспечивает вариативность комбинирования разных типов пластин, для повышения производительности и КПД теплообменника. Рассчитаны на давление в инженерной сети до 16 бар.
Модель Теплотекс APV TR1, при расходе теплоносителя (воды) 5.6 кг/секунду, может обеспечивать площадь теплообмена до 4.21 м2. Простота монтажа, ремонта и ТО, демократичная цена – эти критерии позволяют лидировать этому теплообменнику в рейтинге бытовых моделей для отопления и ГВС.
Модель Теплотекс APV O034 универсальная как для бытовых сетей, так и для складов. Коммерческих объектов. Количество пластин в пакете варьируется от 11 до 210 штук, обеспечивая максимальную площадь теплообмена до 70.3 м2.
Для коммерческих сетей, больших загородных домов лучше приобретать модель Теплотекс APV 100E, в которой количество пластин в пакете от 11 до 287 штук. Можно гибко настраивать КПД и производительность, комбинируя типы пластин, обеспечивая площадь теплообмена до 233.7 м2, при расходе воды в системе 47 кг/в секунду.

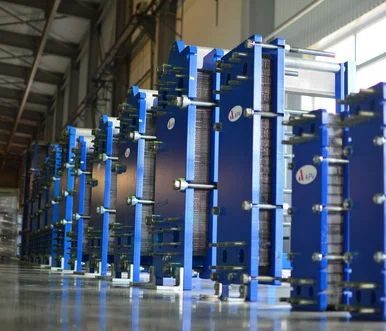

Теплообменники для тепловых пунктов, промышленных процессов, коммунальных ГВС
Блоки пластинчатых теплообменников рассчитаны на давление в системе до 25 бар.
Компактный вариант Теплотекс APV TR2, от 8 до 71 пластин в пакете, обеспечивают производительность до 158 кВт. Диапазон температур теплоносителя на входе и выходе рассчитан, с учетом стандартных сетей отопления и водоснабжения от 60℃ до 140℃. Варьировать диапазон температур и производительности можно, заменяя типы пластин в пакете.
Модель Теплотекс APV 80A отлично подходит для масштабирования тепловых сетей с несколькими теплообменниками. Обеспечивает площадь теплообмена 43 м2, в пакете от 11 до 125 пластин. Использование пластин из легированной стали и уплотнений NBR позволяет использовать эту модель теплообменника для работы с агрессивными и вязкими теплоносителями.

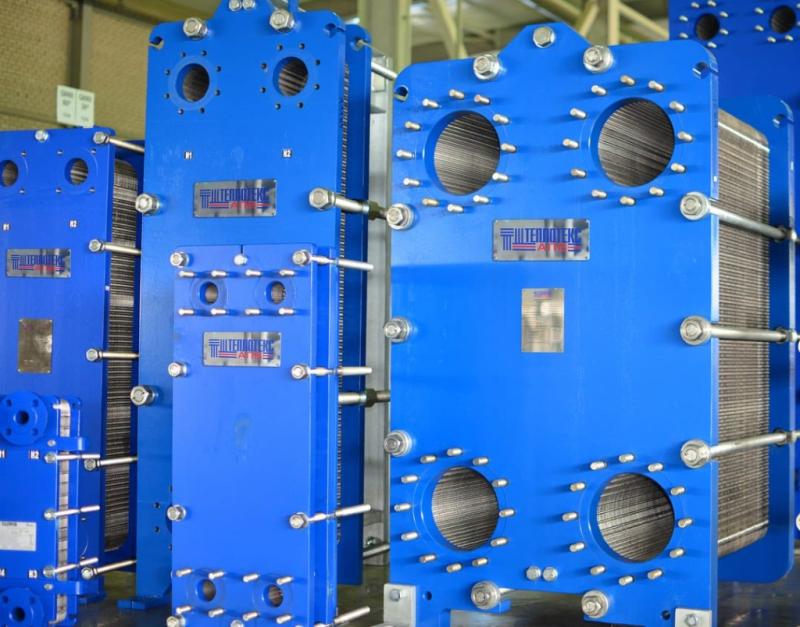

Высокопроизводительные промышленные модели
Прочная конструкция рассчитана на высокие промышленные нагрузки по давлению и температуре. Большое количество пластин в блоках обеспечивает гибкую масштабируемость и настройку производительности оборудования, скорости движения теплоносителя, параметров давления.
Теплотекс APV 50M работает в диапазоне температур от -30 до 200℃, при давлении в инженерной сети до 16 бар. Максимальное количество пластин в пакете 150 штук. Площадь теплообмена до 24 м2.
Модель Теплотекс APV J185 обеспечивает площадь теплообмена до 1 383 м2. Диаметр соединений 200 мм рассчитан на применение в крупных коммунальных, производственных сетях ГВС и отопления.
При выборе модели важно выполнить тепловые расчеты, учитывающие давление в системе, температурный режим, мощность насосного оборудования и другие параметры. Инженеры нашей компании сделают расчеты, на основании параметров заказчика и предложат на выбор несколько вариантов моделей теплообменников, максимально подходящих для целевой эксплуатации.
