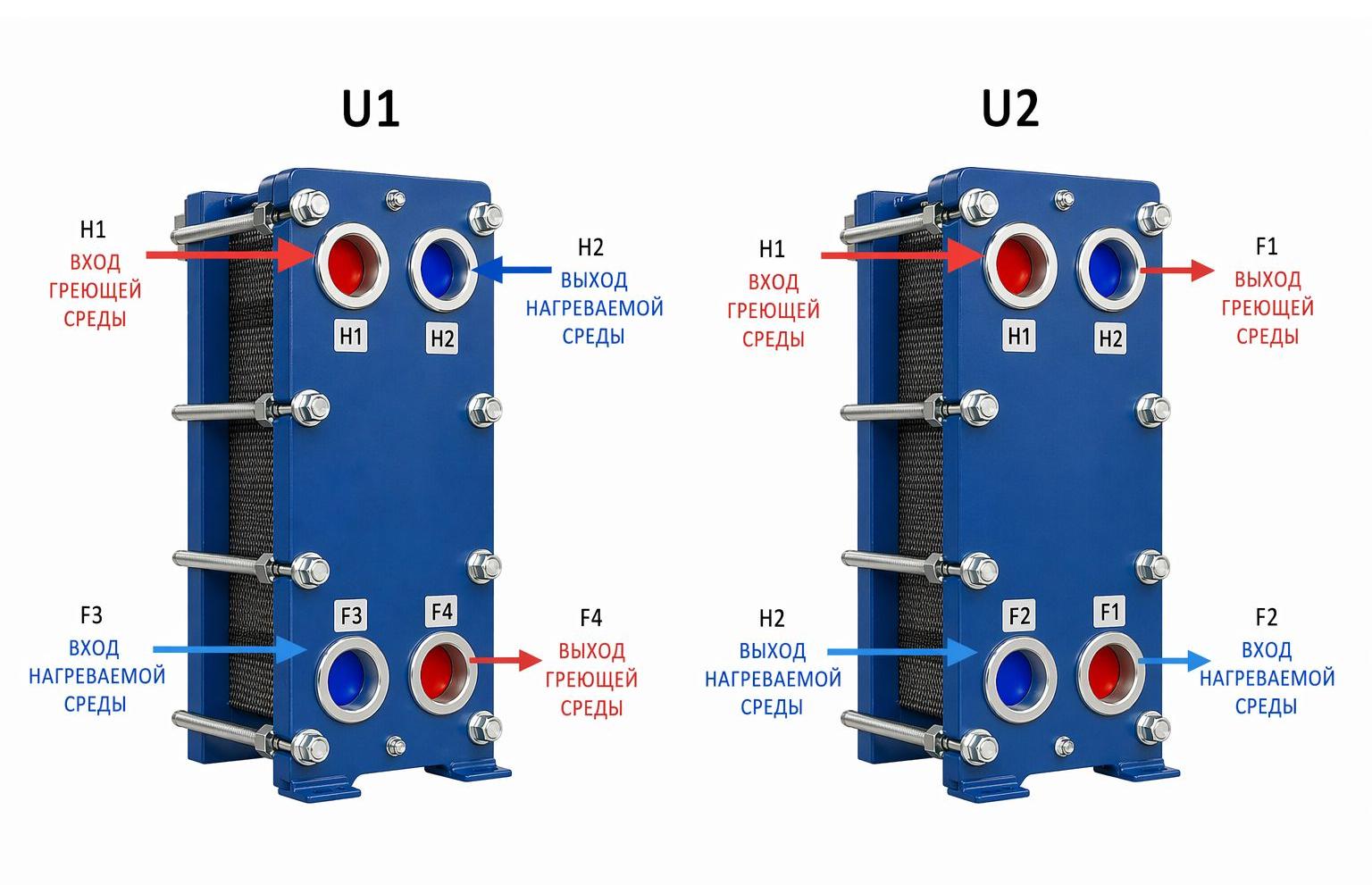

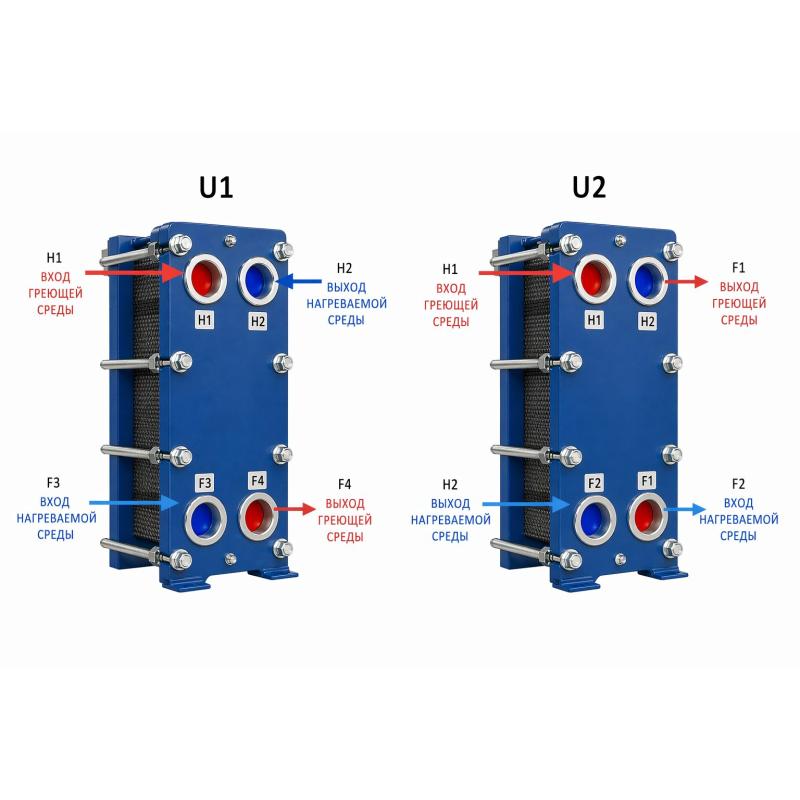

Схема движения теплоносителей в теплообменнике Теплотекс 20-A
Схема движения теплоносителей в пластинчатом теплообменнике Теплотекс 20-A основана на принципе противотока и обеспечивает высокую эффективность теплопередачи.
Конструктивно аппарат представляет собой теплообменник поверхностного типа, где передача тепла осуществляется через тонкие гофрированные пластины. Между ними формируются щелевые каналы, по которым движутся греющая и нагреваемая среды. Эти каналы чередуются, что исключает смешивание потоков и обеспечивает стабильную работу оборудования.
Греющая среда поступает через патрубок и движется по своим каналам, отдавая тепло через металлическую стенку пластин. Нагреваемая среда, в свою очередь, поступает через входные патрубки и движется навстречу – по принципу противотока. Выход потоков осуществляется через предназначенные для этого патрубки. Конструкция позволяет максимально использовать разность температур и повысить КПД теплообменника.
Гофрированная поверхность пластин усиливает турбулизацию потоков, улучшая теплоотдачу. Герметичность обеспечивается системой уплотнений, которые формируют два независимых контура и предотвращают утечки.
Таким образом, схема движения теплоносителей в Теплотекс 20-A сочетает эффективный противоток, надежную изоляцию сред и оптимальное распределение потоков, что делает оборудование эффективным и надежным в эксплуатации.
