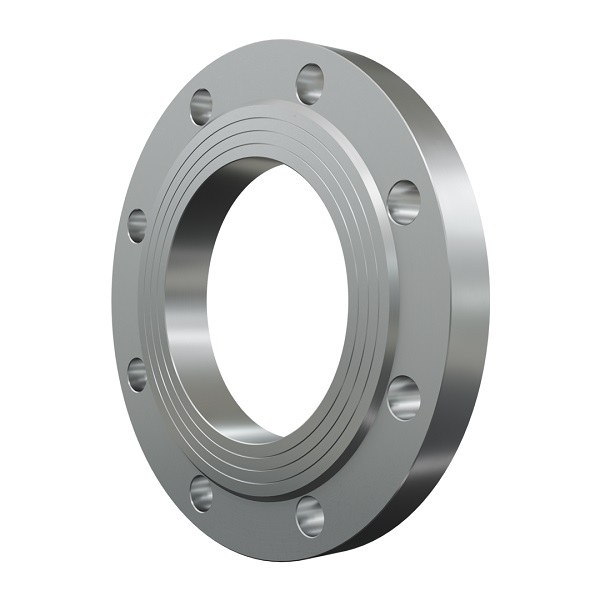

Ответные фланцы теплообменника и как их подобрать
Ответные фланцы являются неотъемлемой частью соединения теплообменника с трубопроводами и обеспечивают герметичность, надежность и безопасность всей системы. Подбор ответных фланцев выполняется строго в соответствии с типом и моделью теплообменника, указанными в технической документации. Основные параметры, на которые необходимо ориентироваться при выборе, включают условный диаметр соединения (Dy), расчетное давление, диаметр отверстий под болты, внешний диаметр фланца, его толщину и количество крепежных элементов. Например, для теплообменника Теплотекс-65-А с расчетным давлением 16 кгс/см² необходим фланец с диаметром отверстия 76 мм, внешним диаметром 78 мм, а также четырьмя болтами М16.
Все размеры фланцев стандартизированы и соответствуют требованиям ГОСТ 12820-80. Чаще всего применяются низколегированные стали для умеренных условий и аустенитная нержавеющая сталь для агрессивных или высокотемпературных сред. Материалы соответствуют международным стандартам EN 1092-1 и ASME B16.5, что гарантирует их совместимость с различными промышленными системами.
Особое внимание следует уделять крепежу: при увеличении давления или диаметра соединения, увеличивается не только количество болтов, но и их диаметр.
Таким образом, точный подбор ответных фланцев обеспечивает надежную эксплуатацию теплообменного оборудования, предотвращает утечки и продлевает срок службы всей системы.
